关于最新发布的国家标准 GB/T 12939-2024《工业车辆轮辋规格系列》，这是一份针对工业车辆（如叉车、港口机械等）所使用的充气轮胎轮辋的重要技术标准。该标准已于2024年9月29日发布，并将于 2025年4月1日 正式实施，全面替代旧版 GB/T 12939-2015。
以下是对该标准的详细解读，并针对标准中涉及的四种主要轮辋型号进行结构解析和“图示化”。
一、 标准核心变化解读（2024版 vs 2015版）
新版标准主要在保持原有体系的基础上，为了适应新的市场需求和制造工艺，做了以下关键调整：
- 新增规格：增加了部分 5°平底轮辋（5°FB） 的规格。这意味着市场上对于特定载重或特定型号工业轮胎的平底轮辋有了新的标准依据。
- 公差调整：更改了部分 5°平底轮辋标定宽度的公差。这一调整通常是为了提高轮辋与轮胎的配合精度，或者是为了适应现代加工能力的提升。
- 直径对照：增加了轮辋直径代号对应的 轮辋标定直径 数据表，方便设计人员和用户直接查阅代号对应的实际毫米尺寸。
二、 标准中四大轮辋型号详解与图示描述
GB/T 12939-2024 主要规定了以下四种类型的轮辋轮廓。工业车辆轮辋通常根据轮辋底座形状（深槽、平底、对开）和轮辋胎圈座倾角（5°或15°）来分类。
1. 对开式轮辋 (5°DT)
- 英文代码：Divided Rim (Tapered)
- 适用场景：常见于小型叉车、电瓶车等，用于安装充气轮胎或实心轮胎。
- 结构特点：
- 轮辋由 左右两片 组成，通过螺栓连接在一起。
- 胎圈座（轮胎接触面）有 5° 的倾斜角。
- 拆装轮胎时，不需要撬胎，直接拧开螺栓分开轮辋即可，非常方便。
- 【图示化描述】：
> 想象两个像“钹”一样的圆盘扣在一起。剖面看去，中间是深凹的槽，两边是可以分开的。
> 结构示意：) (->|__|(通过螺栓对锁)
2. C型和E型深槽轮辋 (5°DC)
- 英文代码：Drop Center Rim
- 适用场景：广泛用于各种中小型工业车辆，类似于轿车轮辋结构。
- 结构特点：
- 整体式结构（一片式）。
- 轮辋中间有一个 深槽（Well），用于在安装轮胎时容纳胎圈，以便轮胎滑入轮缘。
- 胎圈座倾角为 5°。
- C型 vs E型：主要区别在于轮缘（Flange）的高度和形状不同，适应不同承载能力的轮胎。
- 【图示化描述】：
> 剖面呈“U”型或“W”型。中间明显下陷（深槽），两边翘起形成轮缘。
> 结构示意：\___/(典型的深槽结构)
3. 平底轮辋 (5°FB) —— 本版标准重点修订部分
- 英文代码：Flat Base Rim
- 适用场景：重型叉车、正面吊、堆高机等大负荷工业车辆。
- 结构特点：
- 多片式结构（通常由轮辋体、挡圈、锁圈组成，有的还有座圈，即2件、3件或4件套）。
- 轮辋底座是 平的（Flat），没有深槽。
- 胎圈座倾角为 5°。
- 一侧轮缘是固定的，另一侧是可拆卸的，依靠锁圈固定。
- 【图示化描述】：
> 剖面底座像一条直线。一端是死挡边，另一端是一个可以拆下来的环（挡圈/锁圈）。这种结构最结实，能承受极大的载荷。
> 结构示意：|________|(配合[形的可拆卸挡圈)
4. 15°深槽轮辋 (15°DC)
- 适用场景：主要用于无内胎工业轮胎，常见于中大型且速度稍快的工业车辆。
- 结构特点：
- 整体式结构。
- 最大的特点是胎圈座的倾角更大，为 15°（普通是5°）。
- 这种设计能让轮胎在承重后与轮辋贴合得更紧密，气密性更好，防止轮胎在轮辋上打滑。
- 【图示化描述】：
> 外形与5°DC类似，但轮胎坐落的斜坡更陡（15度），看起来更“尖”一些。
> 结构示意：\___/(斜坡角度明显大于5度)
三、 如何看懂轮辋规格代号（示例）
在标准中，你会看到类似以下的规格标记，解读如下：
示例：5.00 S - 12
- 5.00：轮辋名义宽度代号（英寸）。
- S：轮缘轮廓代号（表示轮缘的高度和形状，不同字母代表不同轮缘）。
- –：表示这是一件式深槽轮辋（若是平底或多片式，符号可能不同）。
- 12：轮辋名义直径代号（英寸）。
示例（平底）：6.50 - 15 或 6.50 F - 15
- 在此类标注中，结合5°FB标准，通常指配合特定截面宽度的轮胎使用的平底轮辋。
对开式轮辋资料
针对工业轮辋中的对开式轮辋（5°DT），结合GB/T 12939标准（2024版延续了经典结构定义），以下为您详细拆解其实例、结构图示及国标尺寸要求。
一、 对开式轮辋（5°DT）实例图片与结构

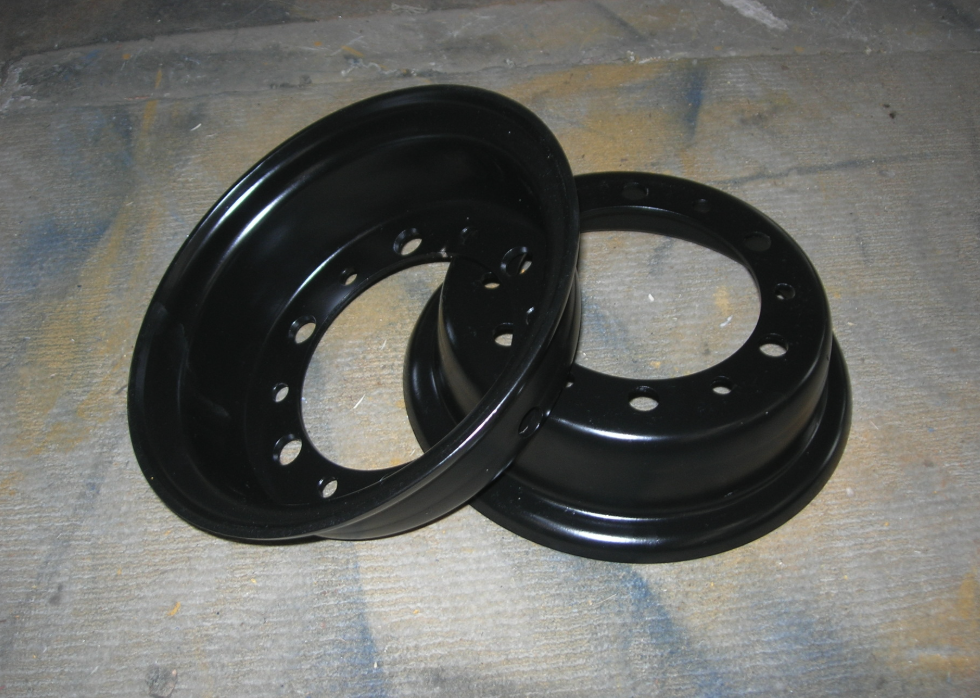

1. 实例视觉描述
你在仓库或叉车上看到的对开式轮辋，外观通常是这样的：
- 正面看：轮辋中心有两圈螺栓。
- 外圈（或大圈）螺栓：用于将轮辋安装到车辆轮毂上（安装孔）。
- 内圈（或小圈）螺栓：这是对开式轮辋的特征，这些螺栓将左右两片轮辋紧紧锁在一起（连接孔）。
- 侧面看：如果不装轮胎，你会看到它像两个“脸盆”背对背扣在一起，中间有一条明显的接缝。
(此处无法直接贴图，但请参考以下结构图解建立画面感)
2. 结构图解与剖面分析
对开式轮辋 (Divided Rim – DT) 由两个主要部分组成：内轮辋（Inner Rim）和外轮辋（Outer Rim）。
【剖面结构示意图】
轮缘 (Flange) 胎圈座 (Bead Seat) 连接盘 (Disc)
↑ ↑ ↑
| / __|__ \ |
|/ / | \ \|
___| / | \ |___ <-- 轮缘顶部
| | | | | | |
| | 5°斜坡 | 螺 | 螺 | 5°斜坡 | |
| A |_______________________| 栓 | 母 |______________________| B |
| | | 连 | 紧 | | |
| | | 接 | 固 | | |
|___| |____|____| |___|
(外轮辋片) (接缝) (内轮辋片)- 特点：
- 左右分片：两片轮辋形状通常互为镜像或略有不同（一片带气门嘴槽）。
- 5°锥底：轮胎坐落的地方（胎圈座）有5度的倾斜角，保证轮胎充气后紧密贴合。
- 螺栓连接：拆卸时，先放气，然后拧开连接螺栓，轮辋自然分开，不需要像深槽轮辋那样撬轮胎，这是它最大的优势。
二、 详细拆解国标尺寸要求 (基于GB/T 12939)
在标准中，一个对开式轮辋（如 5.00S-12）必须满足以下关键尺寸要求。设计和验收时主要看这些参数：
1. 轮廓尺寸 (Profile Dimensions)
这是决定轮辋能装什么轮胎的关键。
- 标定直径 (D)：
- 定义：胎圈座与轮缘圆角相切点处的直径。
- 国标要求：必须严格符合代号对应的毫米数（如12英寸对应约304.8mm基准），公差带通常在 +0.5mm / -0.5mm 级别，过大装不进，过小会漏气或打滑。
- 标定宽度 (A)：
- 定义：轮辋两边轮缘内侧之间的距离。
- 国标要求：例如
5.00代表宽度为5英寸。标准规定了允许偏差，通常在 ±2~3mm 左右。
- 轮缘高度 (G)：
- 定义：轮缘顶部到胎圈座基准点的垂直高度。
- 国标要求：由代号（如
S、D、E）决定。不同的字母代表不同的高度和轮廓形状，必须用样板规检测，确保贴合。
2. 配合尺寸 (Attachment Dimensions)
这是决定轮辋能装到什么车上的关键。
- 中心孔直径 (Center Bore)：
- 要求：轮辋中间的大孔，用于在轮毂上定位。精度要求极高（通常为 H 级公差），确保轮辋转动时不偏心。
- 螺栓孔分布圆直径 (PCD)：
- 要求：所有安装螺栓中心围成的圆的直径。
- 螺栓孔数量与孔径：
- 要求：孔的位置度公差非常重要，必须与车辆轮毂匹配。
3. 2024版新标关注点
- 公差修正：GB/T 12939-2024 针对部分规格的宽度和直径公差进行了微调，使得与现代精密轮胎的配合更好。
- 连接螺栓强度：标准强制要求连接两片轮辋的螺栓必须达到特定的强度等级（通常为 8.8级或10.9级），严禁使用普通螺栓，以防充气炸裂。
三、 常见规格示例解读
示例：5.00 S - 12
- 5.00：轮辋宽度 5 英寸。
- S：轮缘轮廓代号（S型轮缘，高度和圆角有特定形状）。
- 12：轮辋直径 12 英寸。
- 结构：由两片通过螺栓连接而成。
C E型轮辋详解
关于C型和E型深槽轮辋（5°DC），这类轮辋在GB/T 12939-2024标准中属于整体式深槽结构（Drop Center），其核心区别在于轮缘（Flange）的几何形状，具体体现为轮缘的高度、宽度和圆角半径不同，以适应不同负荷和胎侧设计的轮胎。
以下是详细的图示化拆解、实例说明及国标尺寸要求：
一、 C型 vs E型：结构区别图示与实例
这两种轮辋外观非常相似，都是一片式结构，中间有凹槽。主要区别在于边缘（轮缘）的“强壮”程度。
1. 结构对比（图示化描述）
请想象轮辋的剖面（横切面），它们都呈“U”字形深槽，但在两端的“耳朵”（轮缘）上有区别：
- C型轮廓 (Profile C)：
- 特征：轮缘较低且相对较窄。
- 视觉感：看起来比较“单薄”或“小巧”，轮缘顶部比较圆润但如果不对比显得不够突出。
- 适用：通常用于轻载荷的工业车辆、小型农机或手推车轮胎。
- 剖面示意：
text (轮缘低矮) (轮缘低矮) ↓ ↓ _ _ _ _ / \_/ \ / \_/ \ | | | | |_______| |_______|
- E型轮廓 (Profile E)：
- 特征：轮缘比C型高且厚。
- 视觉感：轮缘看起来更“陡峭”和“结实”，能包裹住更多的轮胎胎侧。
- 适用：用于中等载荷的叉车、工业拖车，能承受比C型更大的侧向力。
- 剖面示意：
text (轮缘高耸) (轮缘高耸) ↓ ↓ | | | | / \_/ \ / \_/ \ | | | | |_______| |_______|
2. 实例图片对应的规格
虽然无法直接发送图片，但你在查找实物或图纸时，可以通过刻印在轮辋上的钢印来区分：
- C型实例：常见于
4.00 C - 8或5.00 C - 10。- 应用场景：小型电动托盘车、小型牵引车。
- E型实例：常见于
4.00 E - 9或6.00 E - 9（叉车常用前轮）。- 应用场景：1-3吨平衡重式叉车的前轮或后轮。
二、 GB/T 12939-2024 国标尺寸详细拆解
在查阅相关图纸时，你需要关注以下几个关键字母代号（GB标准与国际ISO/JIS标准通用）：
1. 关键尺寸参数（Key Dimensions）
| 代号 | 名称 | 定义 | C型与E型的具体差异 |
|---|---|---|---|
| D | 标定直径 (Nominal Diameter) | 胎圈座处的基准直径（如12英寸）。 | 两者相同（如果是同一直径代号）。 |
| A | 标定宽度 (Nominal Width) | 两个轮缘内侧之间的距离。 | 决定了能装多宽的轮胎。 |
| G | 轮缘高度 (Flange Height) | 核心区别点。从胎圈座基准面到轮缘顶部的垂直高度。 | E型的高度 G 值 > C型的高度 G 值。 例如在某些直径下，C型可能高15mm左右，而E型可能达到19-20mm（仅作定性参考，具体查标准表）。 |
| R | 轮缘圆角半径 | 轮缘顶部的弯曲程度。 | E型的圆角通常设计得更能分散应力。 |
| P | 轮缘宽度 (Flange Width) | 轮缘本身的厚度。 | E型通常比C型略宽，强度更高。 |
| β | 胎圈座角度 | 轮胎坐落的斜坡角度。 | 两者均为 5° ± 1°（这是5°DC系列的共同特征）。 |
2. 图纸识读指南（Checklist）
拿到一份深槽轮辋图纸时，请按以下顺序检查是否符合国标：
- 轮廓代号：图纸标题栏或技术要求中是否明确标注了
Profile C或Profile E。 - 气门嘴孔 (Valve Hole)：
- 深槽轮辋的气门嘴通常位于槽底（Well）或侧面。
- 国标对气门嘴孔的位置有严格公差，防止割破内胎或与刹车干涉。
- 深槽尺寸：
- 检查图纸中间凹槽的深度和宽度。这决定了拆装轮胎是否容易（轮胎需要滑入槽底才能撬入轮缘）。
- 焊接/加工质量：
- 如果是钢制轮辋，检查轮辐（Disc）与轮辋（Rim）的焊缝位置。国标要求焊缝不能高于胎圈座表面，以免磨损轮胎。
- 选型时：千万不要混用C型和E型。虽然直径（如9英寸）可能相同，但E型轮胎装在C型轮辋上，轮缘过低，转弯时容易脱胎（脱圈）；C型轮胎装在E型轮辋上，轮缘过高，会磨损轮胎侧壁。
- 采购时：明确告知供应商你需要的是
4.00E-9还是4.00C-9，一字之差，承载能力和安全性截然不同。
